Kraftwerke Jettenbach 1 und Jettenbach 2

  • Jettenbach 2:
  • Inbetriebnahme: 2004
  • Leistung in Megawatt: 5
  • Erzeugung in Mio. kWh: 29,1

Die Kraftwerksanlage

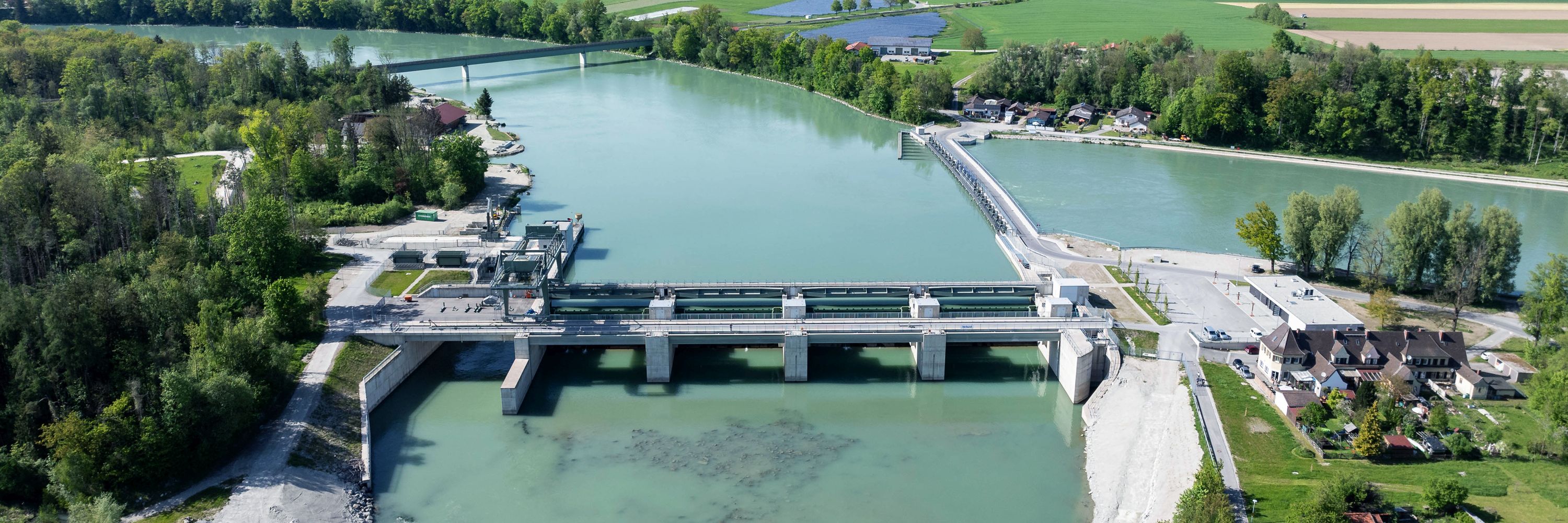

Die Wehranlage Jettenbach des Kanalkraftwerks Töging wurde gemeinsam mit dem integrierten kleinen Wehrkraftwerk Jettenbach 1 zwischen 1919 und 1924 von der Innwerk AG errichtet. Es ist der erste Wehrbau am bayerischen Inn.

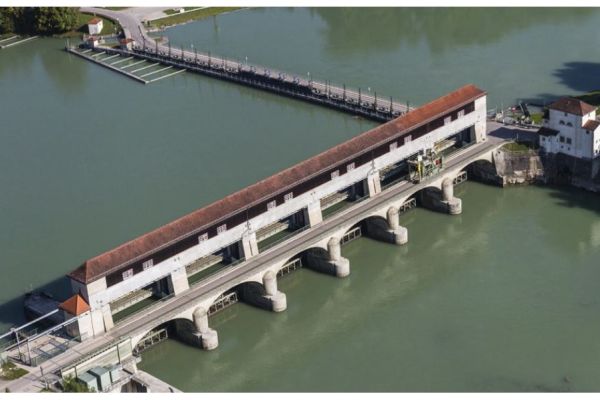

An der 6-feldrigen 122 m breiten Wehranlage erfolgt über das Einlaufbauwerk die Ausleitung in den Innkanal zum Kanalkraftwerk Töging. Der hoch über das Wehr führende Wehrgang ist einzigartig am Inn, da spätere Wehre in Flachbauweise errichtet wurden. Der Innkanal zweigt unmittelbar oberhalb des Wehres in Richtung Osten ab und führt dem Kraftwerk Töging nach zirka 20 km Fließstrecke eine maximale Triebwassermenge von 340 m³/s zu.

Das Kleinkraftwerk Jettenbach 1 ist am linken Innufer im Zwickel zwischen Restwasserstrecke und Kanal situiert. Über die Francis-Turbine wurde bis zur Neukonzessionierung 2001 eine Dotationswassermenge von 5 m3/s in die Ausleitungsstrecke abgegeben. Da diese Funktion nun das neue Triebwerk übernimmt, wird Jettenbach 1 nur noch bei entsprechenden Überwassermengen eingesetzt.

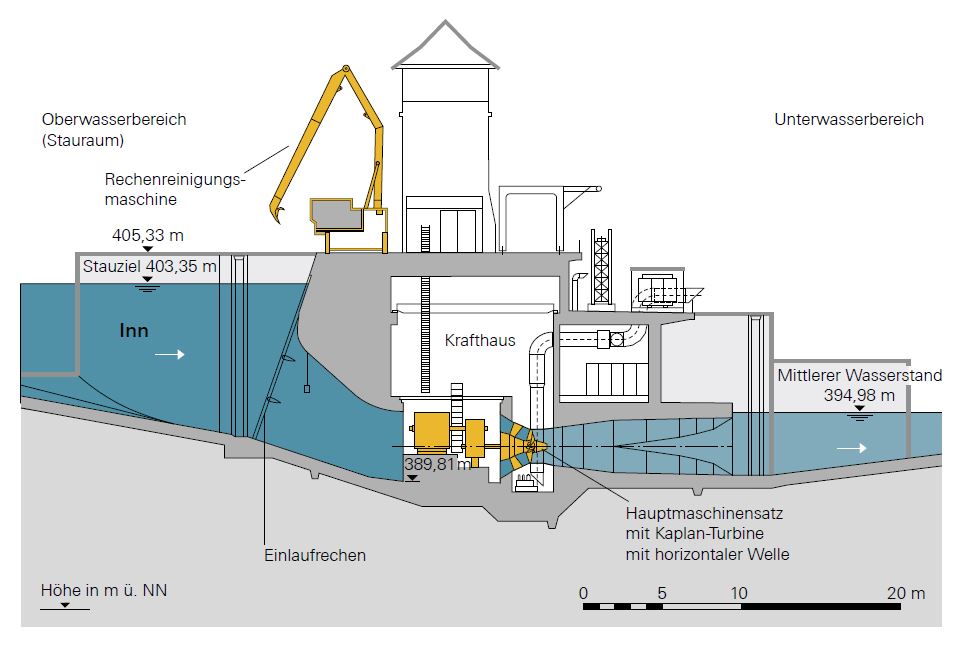

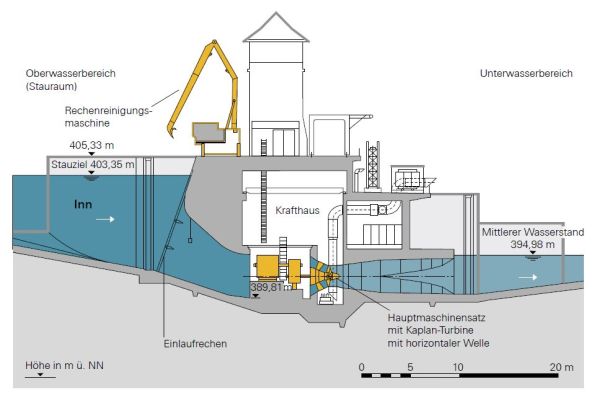

Zur energetischen Nutzung der Dotationswassermenge, die seit 2001 jahreszeitlich bedingt zwischen 35 und 50 m3/s variiert, wurde in den Jahren 2003/04 das Werk Jettenbach 2 errichtet. Das Krafthaus wurde zwischen dem Wehr Jettenbach und dem rechten Innufer situiert. Es beinhaltet 2 Kaplan-PIT-Turbinen, die 2-Generatoren antreiben.



  • ALLGEMEINE DATEN:
    Jettenbach 1
    Jettenbach 2
  • Kraftwerkstyp:
    Laufkraftwerk
    Laufkraftwerk
  • Flusskilometer:
    127,99
    127,96
  • Bauzeit:
    1919 - 1924
    2003 - 2004
  • Engpassleistung:
    400 kW
    5.000 kW
  • Erzeugung im Regeljahr:
    1,1 GWh
    29,1 GWh
  • Ausbaufallhöhe:
    8,9 m
    8,8 m
  • Ausbauwassermenge:
    7,30 m³/s
    75 m³/s

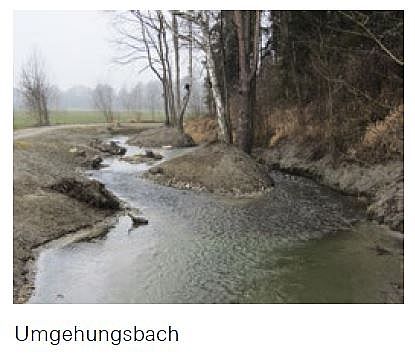

  • Fischwanderhilfe:
    ja
    ja



  • Turbinen:
    Jettenbach 1
     Jettenbach 2
  • Anzahl:
    1
    2
  • Bauart:
    Francis-Turbine
    Kaplan PIT-Turbinen
  • Anordnung:
    vertikal
    horizontal
  • Nennleistung:
    400 kW
    je 2.500 kW
  • Nenndurchfluss:
    7,3 m³/s
    je 37,5 m³/s
  • Nenndrehzahl:
    143,0 U/min
    185,0 U/min
  • Laufrad-Ø:
    1,6 m
    2,35 m



  • Generatoren:
    Jettenbach 1
     Jettenbach 2
  • Anzahl:
    1
    2
  • Nennleistung:
    500 kVA
    2.500 kVA
  • Nennspannung:
    0,4 kV
    6,6 kV

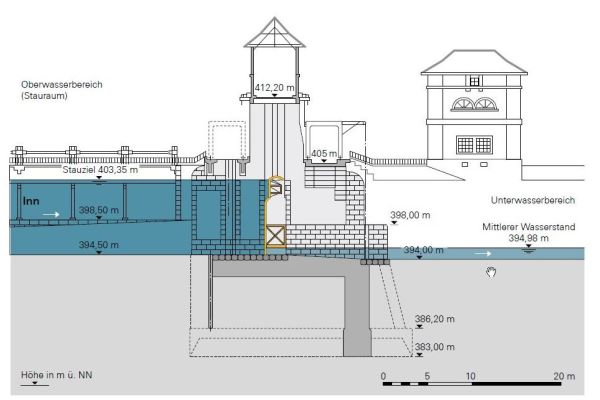

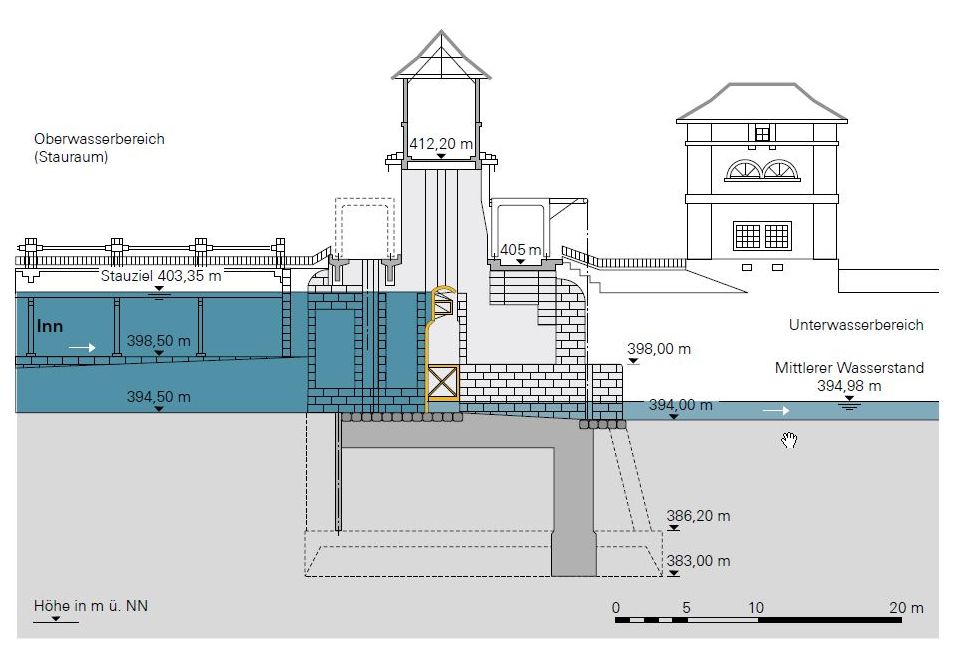

  • Wehranlage:
    Jettenbach 1

  • 6 Wehrfelder:
    lichte Weite je 17 m

  • Doppelhakenschütze:
    Verschlusshöhe 8,5 m

  • Stauziel:
    403,35 m über NN
    403,35 m über NN
  • Stauraumlänge:
    9,5 km
    9,5 km
