Kraftwerk Teufelsbruck

Inbetriebnahme: 1938
Leistung in Megawatt: 25
Erzeugung in Mio. kWh: 150,5

Die Kraftwerksanlage

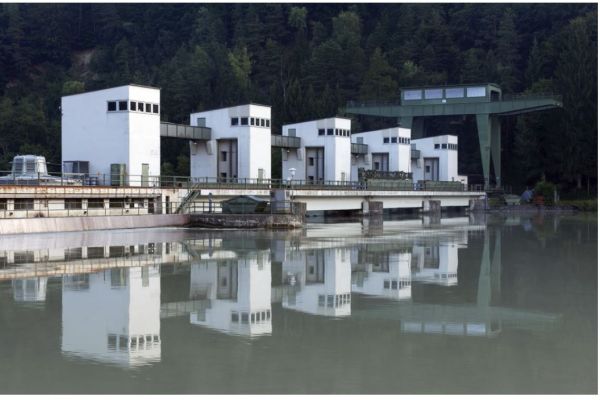

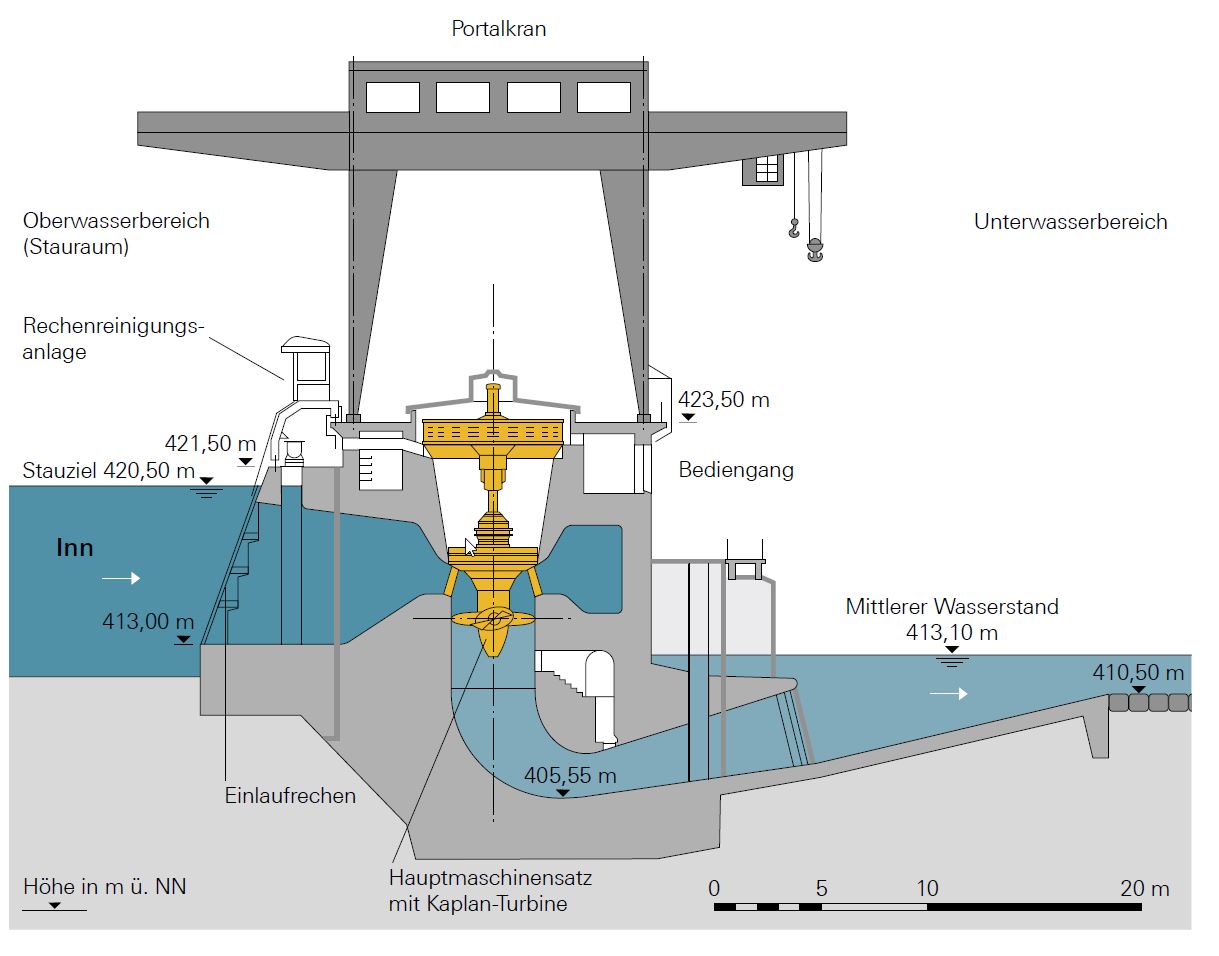

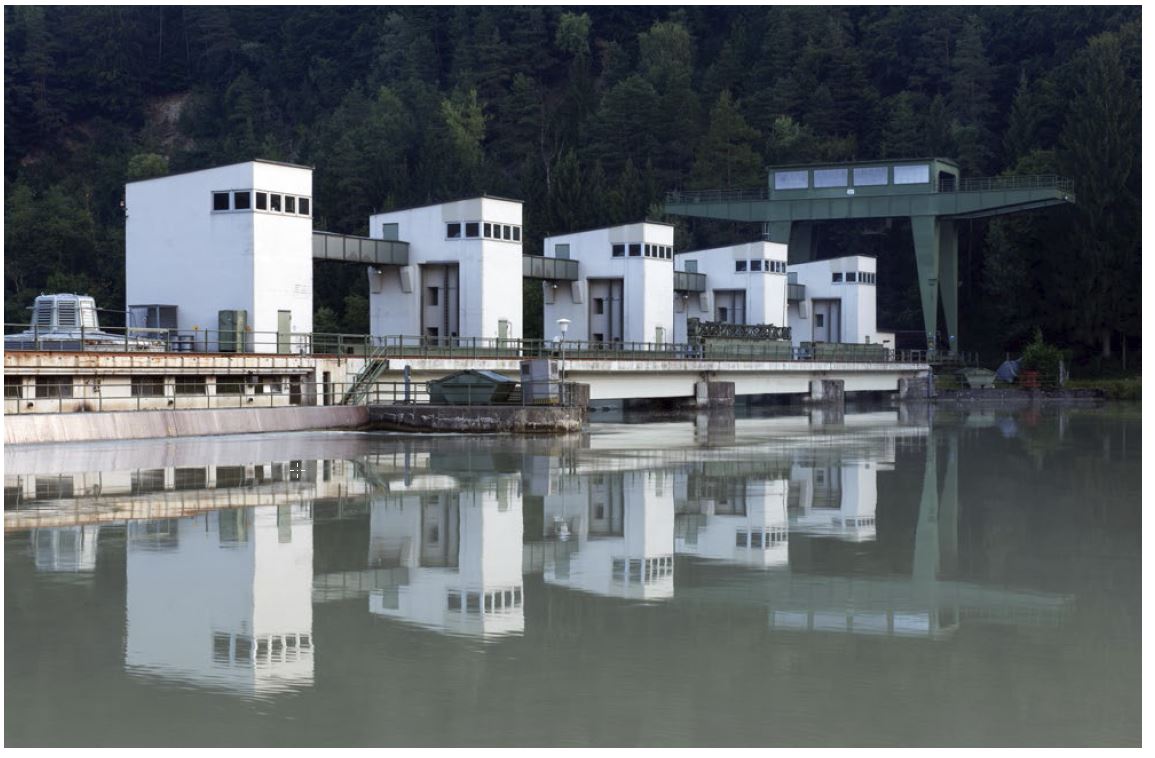

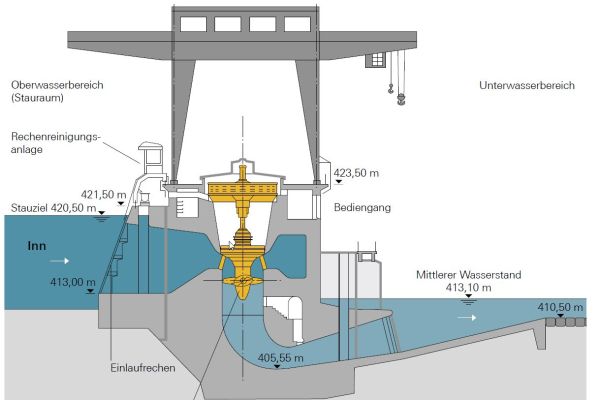

Das von 1935 bis 1938 von der Innwerk AG errichtete Kraftwerk Teufelsbruck stellt gemeinsam mit den gleichzeitig errichteten Stufen Wasserburg und Gars die erstmalige Verwendung des Buchtenkraftwerktyps am Inn dar. Im linksufrig an der Innenseite der Flussschleife situierten Krafthaus sind 5 Maschinensätze bestehend aus je 1 vertikalen Kaplan-Turbine und je 1 Drehstromgenerator eingebaut. Die 4 Wehrfelder sind 10 m hoch und 16 m breit.

Zwischen Krafthaus und landseitigem Betriebsgebäude wurde bereits beim Bau der Anlage ein Beckenfischpass als Fischaufstiegshilfe eingeplant. Diese Bauweise war bei Anlagen, die vor dem Zweiten Weltkrieg errichtet wurden, Standard. Die Fischwanderhilfe wurde 2013/14 an den Stand der Technik angepasst.

Zum Vergrößern auf's Bild klicken ...

ALLGEMEINE DATEN:

Kraftwerk Teufelsbruck
Kraftwerkstyp:

Laufkraftwerk
Flusskilometer:

147,2
Bauzeit:

1935 - 1938
Engpassleistung:

25.000 kW
Erzeugung im Regeljahr:

150,5 GWh
Ausbaufallhöhe:

7,0 m
Ausbauwassermenge:

450 m³/s
Fischwanderhilfe:

ja

TECHNISCHE DATEN:

Turbinen
Anzahl

5
Bauart:

Kaplan-Turbinen
Anordnung:

vertikal
Nennleistung:

je 4.800 kW
Nenndurchfluss:

je 90 m³/s
Nenndrehzahl:

115,0 U/min
Laufrad-Ø:

3,9 m

TECHNISCHE DATEN:

Generatoren
Anzahl

5
Nennleistung:

5.000 kVA
Nennspannung:

6,3 kV

TECHNISCHE DATEN:

Wehranlage

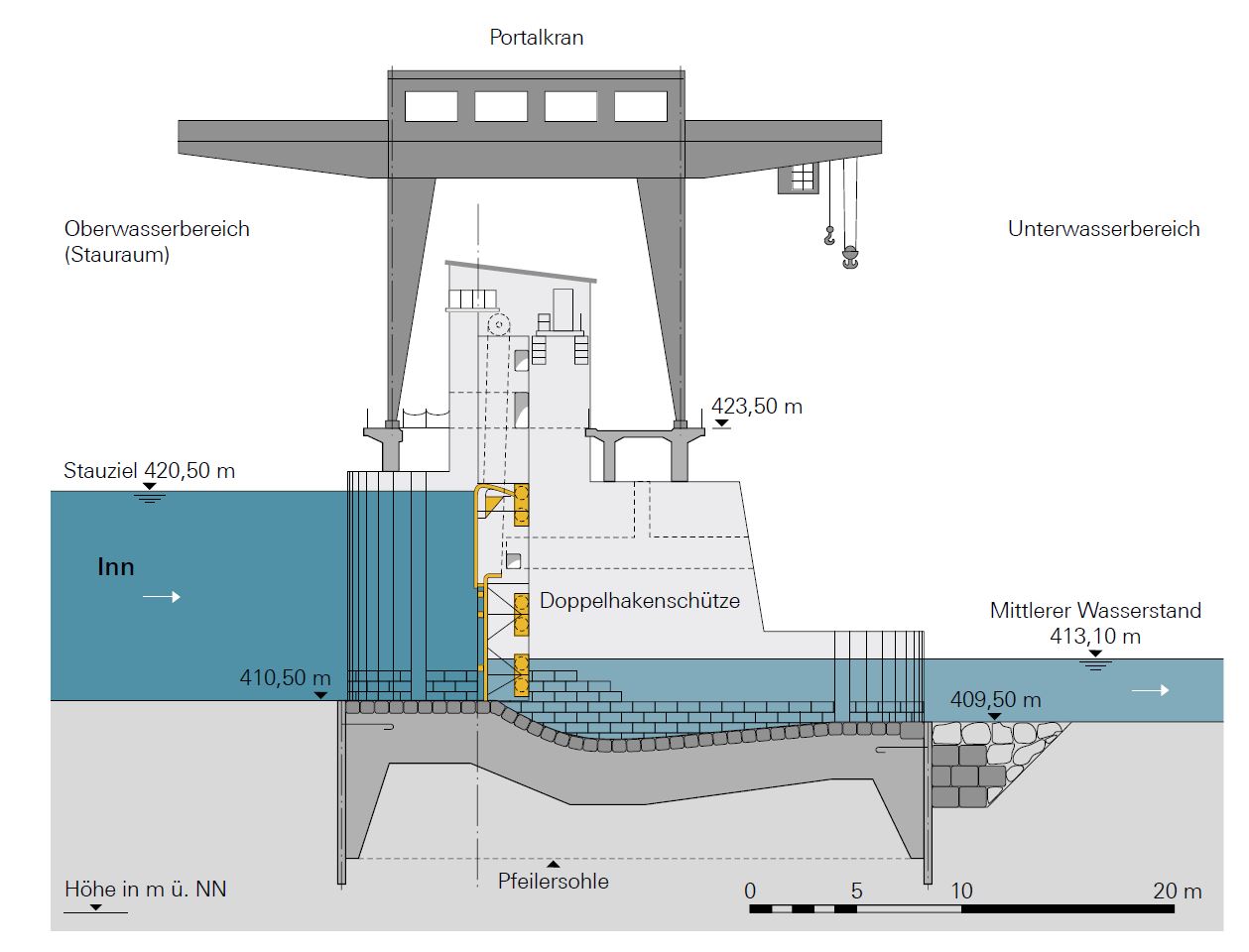

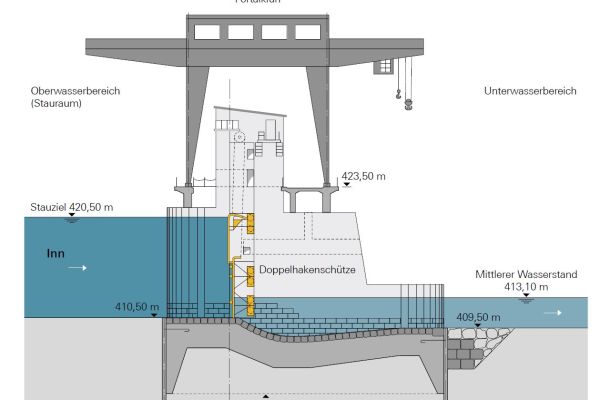

4 Wehrfelder:

lichte Weite je 16 m
Doppelhakenschütze:

Verschlusshöhe 10,0 m
Stauziel:

420,5 m über NN
Stauraumlänge:

9,35 km
